도면의 치수와 실물의 치수는 같지 않습니다 - 공차와 조립 유격이 제품 품질을 가르는 지점

도면의 치수와 실물의 치수는 같지 않습니다 - 공차와 조립 유격이 제품 품질을 가르는 지점

시제품을 받아본 창업자분들이 종종 하시는 말씀이 있습니다. "도면대로 만든 것 맞나요? 커버가 조금 헐렁한 것 같은데요." 도면대로 만든 것이 맞습니다. 그리고 그런데도 헐렁할 수 있습니다. 이 두 문장이 동시에 참일 수 있다는 것이 기구설계에서 "공차"라는 개념이 존재하는 이유입니다.

결론을 먼저 말씀드리면, 세상의 어떤 제조 공정도 도면의 치수를 완벽하게 그대로 재현하지 못합니다. 모든 공정은 저마다의 편차를 가지고 있고, 설계자가 할 일은 편차를 없애는 것이 아니라 "어디까지의 편차를 허용할지"를 설계하는 것입니다. 이 허용 범위가 공차이고, 부품과 부품 사이에 의도적으로 남겨두는 틈이 조립 유격입니다. 손에 쥐었을 때의 단단한 조립감, 소리 없이 닫히는 커버, 흔들리지 않는 버튼은 모두 이 설계의 결과물입니다.

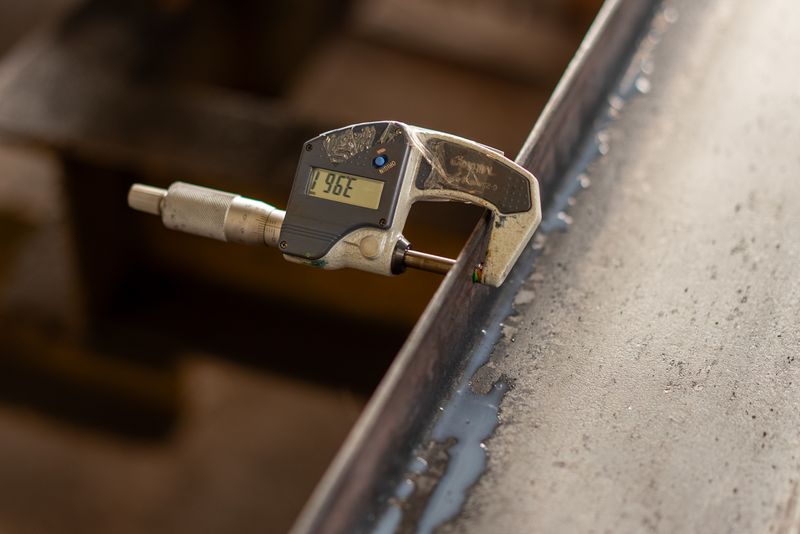

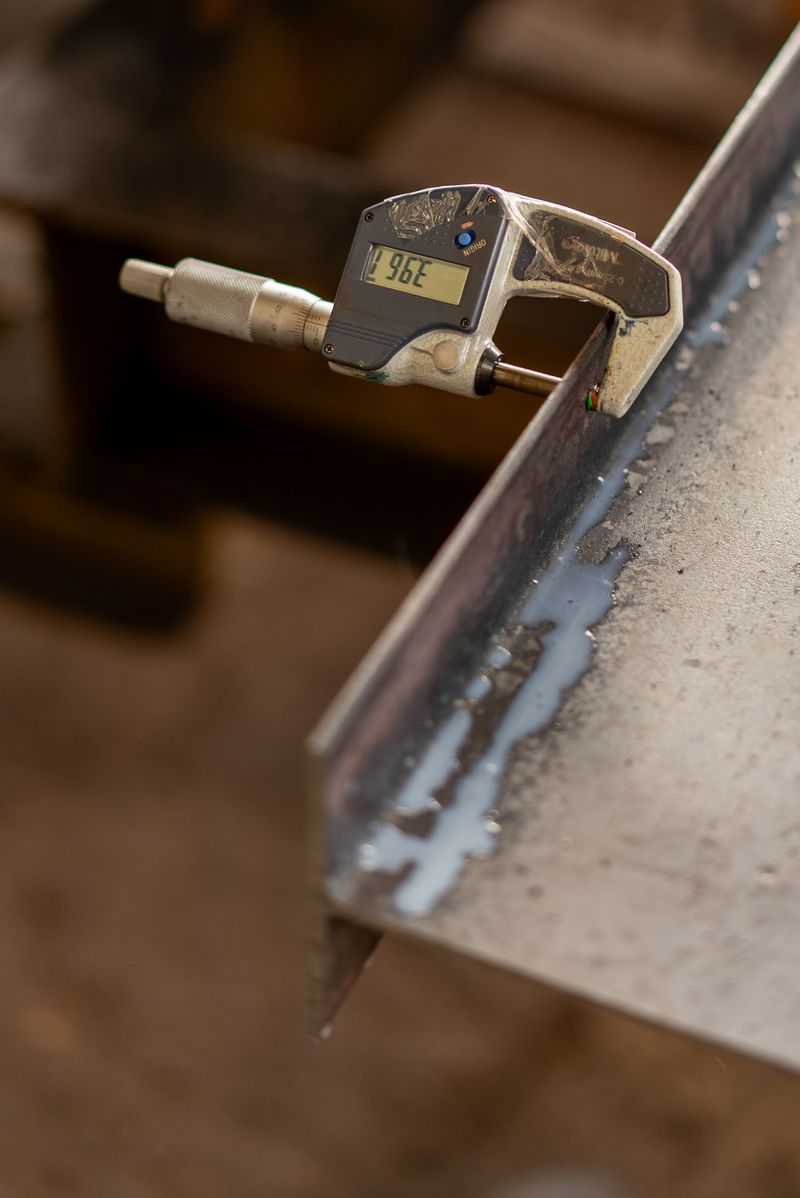

실물의 치수는 도면의 치수 주변에 분포합니다. 그 분포를 다루는 것이 공차 설계입니다.

왜 실물은 도면과 달라지는가

공정마다 편차가 생기는 이유와 방향이 다릅니다. 적층 방식의 출력물은 층이 쌓이는 방향에 따라 치수 특성이 달라지고, 절삭 가공은 공구와 고정 상태의 영향을 받으며, 사출 성형은 플라스틱이 식으면서 수축하는 성질 때문에 금형 치수와 제품 치수가 애초에 다르게 설계됩니다. 같은 도면이라도 어떤 공정으로 만드느냐에 따라 실물의 치수 분포가 달라진다는 뜻입니다.

여기에 재료의 성질이 더해집니다. 플라스틱은 온도와 습도에 따라 미세하게 변하고, 성형 조건에 따라 휘어짐이 생기기도 합니다. 그래서 숙련된 기구설계자는 도면을 그릴 때 이미 "이 부품이 어떤 공정에서 어떤 방향으로 틀어질 수 있는지"를 함께 그립니다. 도면은 이상적인 형상의 기록이 아니라, 편차까지 계산에 넣은 약속의 문서입니다.

조립 유격, 헐거움과 빡빡함 사이의 설계

두 부품이 만나는 곳에는 반드시 유격이 설계되어야 합니다. 유격이 없으면 부품 편차가 조금만 겹쳐도 조립 자체가 되지 않고, 유격이 지나치면 흔들림과 소리, 벌어진 틈이 생깁니다. 사용자가 "싸구려 같다"고 느끼는 제품의 상당수는 기능의 문제가 아니라 유격의 문제입니다. 버튼이 구멍 안에서 달그락거리는 느낌, 상하 커버 사이로 보이는 어긋난 단차가 그렇습니다.

까다로운 점은, 알맞은 유격이 부위마다 다르다는 것입니다. 자주 여닫는 배터리 커버와 한 번 조립하면 열지 않는 내부 브래킷은 요구되는 맞춤의 성격이 다르고, 움직이는 버튼과 고정되는 렌즈 창도 다릅니다. 모든 부위를 똑같이 다루는 것이 아니라, 사용자의 손과 눈이 닿는 부위일수록 더 정교하게 다루는 우선순위가 필요합니다.

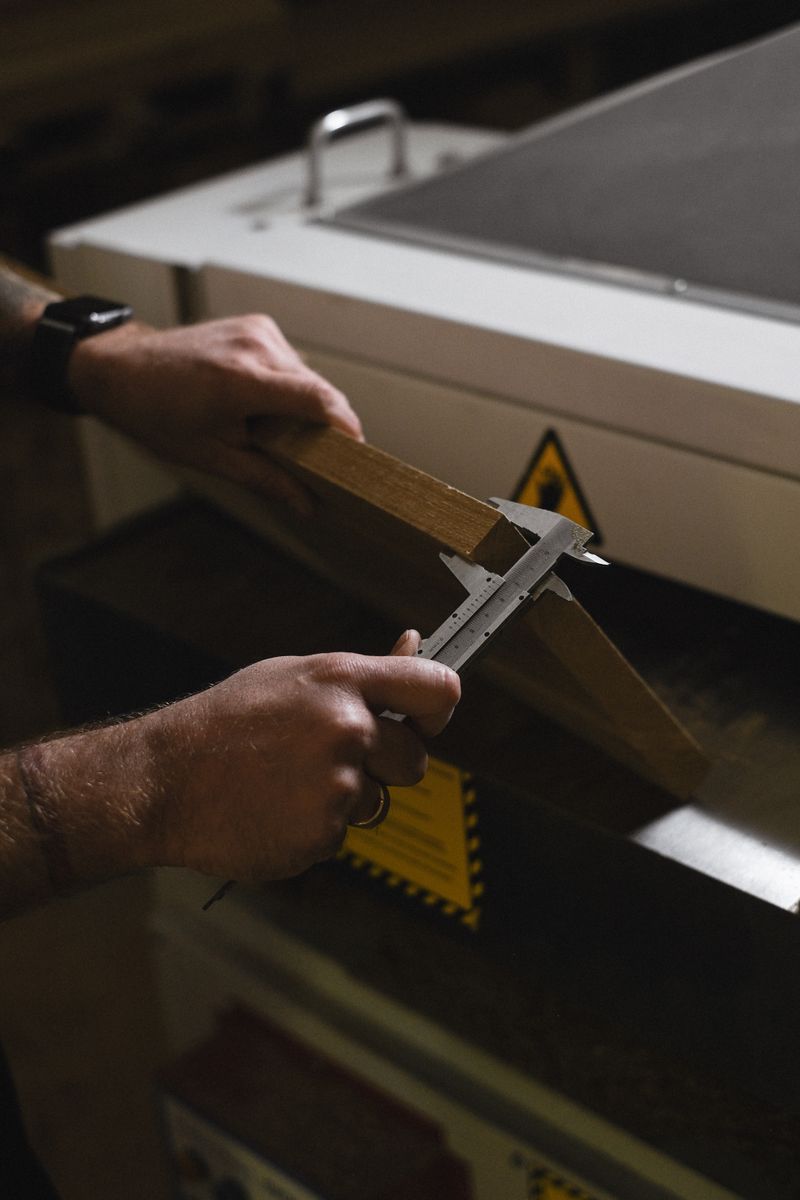

맞춤의 품질은 부위별 우선순위를 정하는 데서 시작됩니다.

누적 공차, 부품이 쌓일수록 편차도 쌓입니다

부품 하나의 편차는 작아도, 여러 부품이 연달아 조립되면 편차가 더해집니다. 기판 위에 커넥터가 올라가고, 그 위에 브래킷이 놓이고, 마지막에 케이스가 덮이는 구조라면, 각 단계의 편차가 누적되어 마지막 부품에서 한꺼번에 나타납니다. 케이스의 버튼 구멍과 기판 위 스위치의 위치가 어긋나는 문제는 대부분 이 누적에서 나옵니다.

• "기준면 통일": 여러 부품의 위치 기준을 하나의 면과 지점으로 통일하면 편차가 쌓이는 경로가 짧아집니다
• "흡수 구조": 누적된 편차를 한 곳에서 받아주는 여유 구조를 의도적으로 배치하면 나머지 부위의 맞춤이 안정됩니다
• "조립 순서 반영": 어떤 순서로 조립되는지에 따라 편차가 흘러가는 방향이 달라지므로, 설계 단계에서 조립 순서를 함께 정합니다

어디에 공차를 투자할 것인가

공차를 좁게 요구할수록 제조 난이도와 비용이 올라갑니다. 그래서 좋은 공차 설계는 모든 치수를 정밀하게 요구하는 것이 아니라, 정밀해야 할 곳과 여유를 두어도 되는 곳을 구분하는 것입니다. 판단 기준은 한 문장으로 정리할 수 있습니다. "이 치수가 틀어지면 사용자가 알아차리는가, 기능이 흔들리는가." 둘 다 아니라면 그 치수는 여유를 두는 것이 전체 품질과 비용에 이롭습니다.

🛠️ 실무 팁: 시제품에서 맞았다고 양산에서도 맞는 것은 아닙니다

시제품의 공정과 양산의 공정은 편차의 성격이 다릅니다. 출력물로 만든 시제품에서 완벽하게 맞물리던 부품이, 사출로 전환하면 수축과 휘어짐 때문에 다른 결과를 낼 수 있습니다. 공정을 전환할 때는 잘 맞던 부위라도 유격과 맞춤을 다시 검토하는 절차를 일정에 넣어 두시기 바랍니다. 이 검토가 금형 수정이라는 큰 비용을 막아줍니다.

정밀함은 필요한 곳에 집중될 때 가장 큰 가치를 만듭니다.

제언: 조립감은 우연이 아니라 설계의 결과입니다

손에 쥐는 순간 느껴지는 단단함, 어긋남 없는 커버, 흔들리지 않는 버튼은 좋은 부품을 썼기 때문이 아니라 편차를 계산한 설계가 있었기 때문에 만들어집니다. 제품의 외형 디자인을 검토하실 때, 형태와 색상만이 아니라 "이 부품들이 어떤 기준으로 맞물리도록 설계되었는가"를 함께 확인해 보시기 바랍니다. 그 답의 깊이가 양산 품질의 깊이가 됩니다.
