배터리로 작동하는 제품을 기획하시는 창업자분들께 "저전력"은 대개 부품의 문제로 인식됩니다. 저전력 칩을 쓰면, 좋은 배터리를 쓰면 오래 갈 것이라는 기대입니다. 부품 선택이 중요한 것은 사실이지만, 실제 제품의 배터리 수명을 좌우하는 것은 다른 곳에 있습니다.

결론을 먼저 말씀드리면, 배터리로 오래 가는 제품은 "아무 일도 하지 않는 시간"을 잘 설계한 제품입니다. 대부분의 스마트 기기는 하루 중 실제로 일하는 시간보다 기다리는 시간이 압도적으로 깁니다. 그 기다리는 시간에 제품이 어떤 상태로 있는지, 무엇이 제품을 깨우는지, 깨어 있지 않은 블록의 전원은 어떻게 되는지를 정하는 것이 저전력 설계의 본체입니다. 이것은 회로와 펌웨어가 함께 정해야 하는 "상태 설계"의 영역입니다.

배터리 수명의 승부처는 제품이 일하는 순간이 아니라 기다리는 시간입니다.

배터리는 언제 소모되는가

센서를 읽고, 무선으로 전송하고, 화면을 켜는 순간의 소모는 크지만 짧습니다. 반면 대기 상태의 소모는 작지만 하루 종일, 일 년 내내 이어집니다. 수도꼭지를 세게 트는 짧은 순간보다, 미세하게 새는 물방울이 장기적으로 더 많은 물을 흘려보내는 것과 같은 구조입니다. 그래서 배터리 수명 계산에서 대기 상태의 소모를 줄이는 것은 동작 상태를 최적화하는 것 못지않게 큰 효과를 만듭니다.

이 관점이 서면 설계 질문이 바뀝니다. "이 칩의 최대 소모가 얼마인가"에서 "이 제품은 하루 중 어떤 상태로 얼마나 머무는가"로 옮겨가는 것입니다. 제품의 하루를 상태별로 나누어 그려보는 일이 저전력 설계의 첫 도면이 됩니다.

깨어 있음과 잠듦, 상태를 설계한다는 것

대부분의 제어 칩은 여러 단계의 잠자기 상태를 제공합니다. 얕게 잠들면 빨리 깨어나지만 소모가 남고, 깊이 잠들면 소모는 최소가 되지만 깨어나는 데 준비가 필요합니다. 제품이 어느 깊이로 잠들지는 "무엇이 제품을 깨우는가"에 달려 있습니다. 버튼 입력인지, 센서의 변화인지, 일정 주기의 알람인지, 무선 신호인지에 따라 잠들 수 있는 깊이와 회로 구성이 달라집니다.

여기서 사용자 경험과의 균형이 등장합니다. 깊이 잠드는 제품은 오래 가지만 반응이 한 박자 늦을 수 있고, 항상 깨어 있는 제품은 즉각 반응하지만 배터리를 빠르게 소모합니다. 어떤 기능은 즉시 반응해야 하고 어떤 기능은 잠시 기다려도 되는지를 기획 단계에서 구분해 두면, 개발 단계의 상태 설계가 훨씬 명확해집니다.

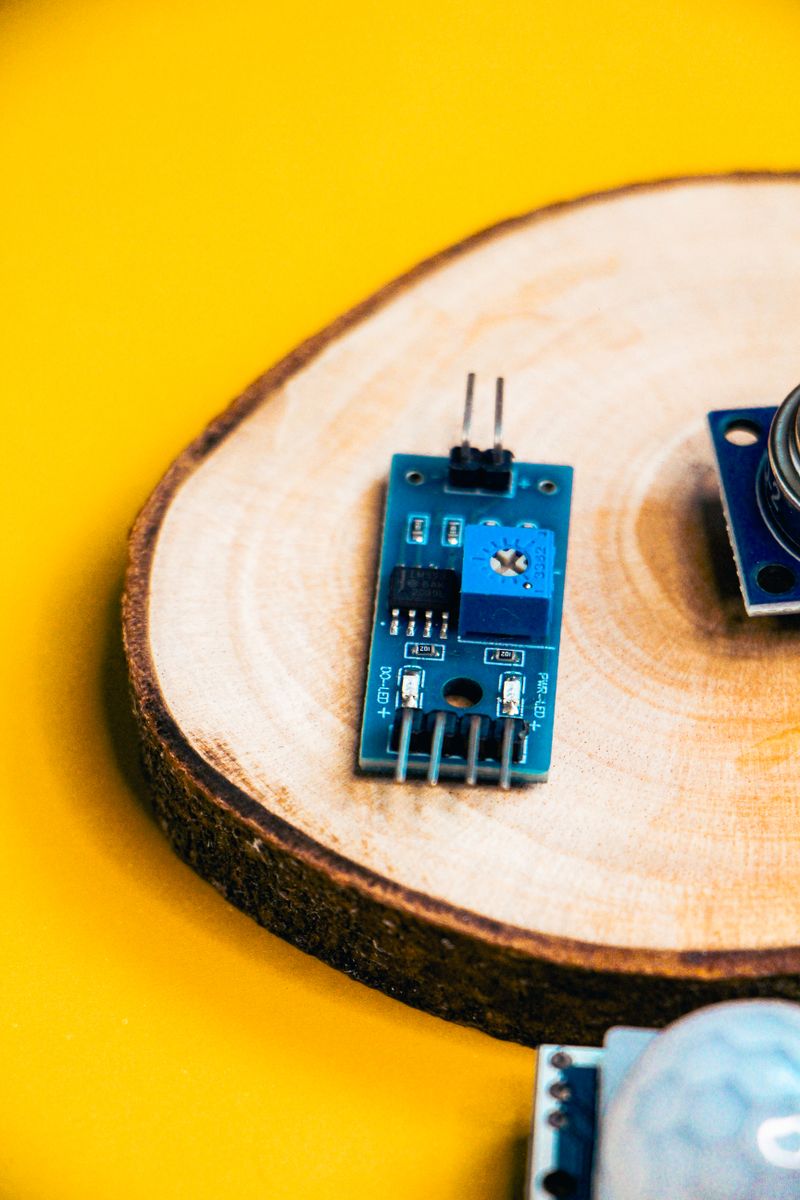

부품 하나하나의 대기 소모가 모여 제품 전체의 대기 소모가 됩니다.

회로가 함께 해야 하는 일

펌웨어가 제어 칩을 잠재워도, 기판 위의 다른 부품들이 깨어 있으면 소모는 계속됩니다. 그래서 저전력 제품의 회로에는 몇 가지 공통된 설계 항목이 있습니다.

• "전원 구역 나누기": 항상 켜져 있어야 하는 블록과 필요할 때만 켜면 되는 블록을 나누고, 쓰지 않는 구역의 전원을 끊을 수 있는 스위치 구조를 회로에 넣습니다
• "새는 경로 점검": 신호선에 달린 저항, 상시 켜진 표시등, 전원 부품 자체의 자기 소모처럼 눈에 띄지 않게 전류가 새는 경로를 설계 단계에서 걸러냅니다
• "전원 부품의 대기 특성": 전원 변환 부품은 변환 효율만이 아니라 아무것도 하지 않을 때 스스로 소모하는 양이 제품 성격에 맞는지 함께 검토합니다
• "측정 지점 마련": 대기 소모를 실측할 수 있는 측정 지점을 기판에 남겨 두면, 개발과 검증 단계에서 문제를 빠르게 찾을 수 있습니다

이 항목들은 펌웨어만으로도, 회로만으로도 완성되지 않습니다. 펌웨어가 잠재우려는 블록의 전원을 회로가 끊을 수 있어야 하고, 회로가 나눠 둔 전원 구역을 펌웨어가 상태에 맞게 조작할 수 있어야 합니다. 저전력이 회로설계와 펌웨어의 공동 작업이라고 말씀드리는 이유입니다.

🛠️ 실무 팁: 대기 소모는 계산이 아니라 실측으로 확인하십시오

부품 자료의 수치를 더해 계산한 대기 소모와 실제 기판에서 측정한 값은 다른 경우가 많습니다. 설계에서 의도하지 않은 경로로 전류가 새고 있을 수 있기 때문입니다. 시제품 단계에서 반드시 잠든 상태의 소모를 실측하고, 계산값과의 차이가 크면 그 차이의 출처를 찾아 두시기 바랍니다. 이 확인이 출시 후 "배터리가 왜 이렇게 빨리 닳지요?"라는 문의를 미리 막아줍니다.

저전력은 회로 도면과 펌웨어 코드가 같은 상태 정의를 공유할 때 완성됩니다.

제언: 제품의 하루를 상태로 그려보십시오

배터리 제품을 기획하고 계시다면, 부품 목록을 만들기 전에 제품의 하루를 상태별로 그려보시기 바랍니다. 언제 깨어 있고, 언제 잠들며, 무엇이 깨우는지. 이 그림이 명확할수록 회로설계와 펌웨어 개발이 같은 목표를 향해 움직이고, "배터리가 며칠이나 가나요"라는 질문에 근거 있는 답을 만들 수 있게 됩니다.
