USB-C 충전, 단자만 바꾸는 일이 아닙니다

USB-C 충전, 단자만 바꾸는 일이 아닙니다 - 충전 설계에서 함께 결정되는 항목

요즘 제품 개발 상담에서 충전 방식에 대한 요구는 거의 하나로 모입니다. "충전은 USB-C로 해주세요." 자연스러운 요구입니다. 사용자들의 서랍에는 이미 USB-C 케이블이 가득하고, 규제 흐름도 충전 단자의 통일을 향해 가고 있습니다. 다만 이 요구를 "단자 모양을 바꾸는 일" 정도로 이해하시면, 개발 중반에 예상치 못한 논의들을 만나게 됩니다.

결론을 먼저 말씀드리면, USB-C는 단자의 모양이면서 동시에 "기기와 충전기가 서로 대화하는 방식"입니다. 어떤 충전기가 꽂혀도, 어떤 케이블이 쓰여도 제품이 안전하고 일관되게 충전되려면, 그 대화를 어디까지 알아듣는 제품으로 만들지를 설계 단계에서 결정해야 합니다. 이 결정이 회로 구성, 부품 선정, 인증 범위, 그리고 사용자 경험까지 연쇄적으로 정합니다.

단자의 모양은 같아도, 그 뒤의 회로 구성은 제품마다 다르게 설계됩니다.

USB-C가 단자 모양 이상인 이유

과거의 충전 단자는 꽂으면 정해진 전기가 흘러 들어오는 단순한 통로였습니다. USB-C는 다릅니다. 기기와 충전기가 단자의 신호선을 통해 "너는 얼마나 줄 수 있고, 나는 얼마나 받을 수 있다"를 확인한 뒤에 전력이 흐릅니다. 더 큰 전력이 필요한 제품은 전력 합의 규격(PD)이라 불리는 더 정교한 대화를 통해 높은 전압을 요청하기도 합니다.

이 구조가 뜻하는 바는 분명합니다. 우리 제품이 이 대화를 어느 수준까지 하는 제품인지에 따라 필요한 회로가 달라진다는 것입니다. 기본적인 확인만 하는 제품은 회로가 단순한 대신 받을 수 있는 전력에 한계가 있고, 정교한 대화까지 하는 제품은 큰 전력을 빠르게 받을 수 있는 대신 그 대화를 담당하는 부품과 설계가 추가됩니다. "고속 충전이 되나요"라는 질문의 답은 단자가 아니라 이 선택에 달려 있습니다.

어떤 충전기가 꽂힐지 모른다는 전제

개발실에서는 정해진 충전기로 시험하지만, 출시 후의 제품에는 사용자의 서랍에서 나온 온갖 충전기와 케이블이 꽂힙니다. 스마트폰의 대용량 충전기, 노트북용 충전기, 오래된 소출력 충전기, 그리고 겉모습은 같아도 내부 구성이 다른 다양한 케이블까지. 좋은 충전 설계란 이 모든 조합에서 "빠르거나, 최소한 안전하게 느리거나" 둘 중 하나로 동작하고, 어떤 조합에서도 이상 동작하지 않는 설계입니다.

• "조합별 동작 정의": 대표적인 충전기 유형별로 우리 제품이 어떻게 동작해야 하는지를 표로 정의하고, 검증 단계에서 실제 시중 충전기들로 확인합니다
• "충전 상태의 표시": 지금 충전 중인지, 빠르게 되는 중인지, 왜 느린지를 사용자가 알 수 있는 표시 방식을 정합니다. 표시가 없으면 정상 동작도 고장 문의가 됩니다
• "보호 설계": 규격을 지키지 않는 저품질 충전기가 꽂히는 상황까지 포함해, 배터리와 회로를 지키는 보호 요소를 넣습니다
• "충전 중 사용 시나리오": 충전하면서 사용하는 제품이라면, 충전 전력과 동작 전력이 동시에 흐를 때의 발열과 배분을 설계에 반영합니다

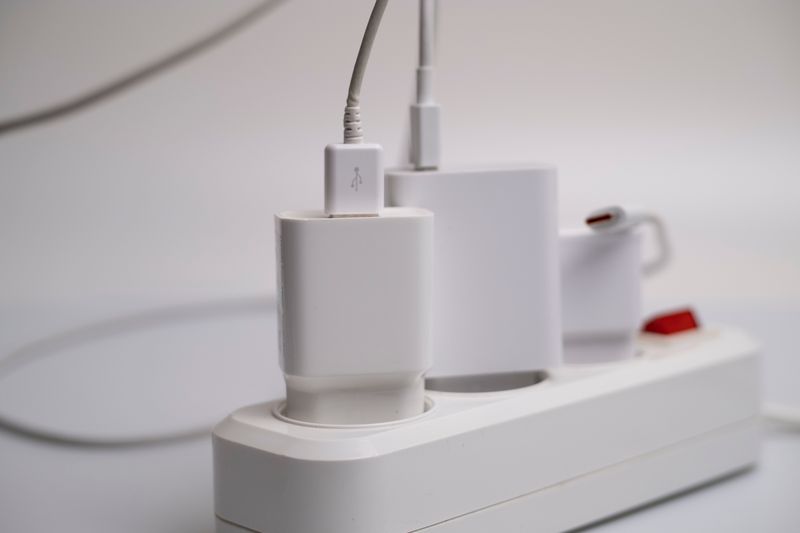

사용자의 서랍 속 어떤 충전기가 꽂혀도 일관되게 동작하는 것이 충전 설계의 목표입니다.

충전 단자가 함께 끌고 오는 결정들

충전 설계는 회로 안에서 끝나지 않습니다. 배터리 쪽에서는 어떤 전류로 충전할지가 배터리의 수명과 충전 시간을 함께 정하므로, "빨리 차는 제품"과 "오래 쓰는 배터리" 사이의 균형을 정해야 합니다. 기구 쪽에서는 단자의 위치와 방향이 기판 배치와 케이스 개구부를 정하고, 충전 중 발열이 어디로 빠질지가 내부 배치에 영향을 줍니다. 인증 쪽에서는 충전 회로가 전자파 시험 결과에 영향을 주는 대표적인 블록이므로, 설계 단계의 검토가 시험 단계의 재작업을 줄입니다.

그래서 충전 방식은 개발 후반에 붙이는 부속이 아니라, 배터리·기구·인증과 함께 초기에 정하는 설계 항목으로 다루는 것이 안전합니다. "충전은 USB-C로"라는 한 줄 요구 뒤에 이만큼의 결정이 따라온다는 것을 알고 계시면, 개발사와의 논의가 훨씬 구체적이고 빨라집니다.

🛠️ 실무 팁: 충전 요구사항을 세 문장으로 정리해 보십시오

개발 의뢰 전에 "어느 정도의 충전 속도가 필요한가", "충전하면서 사용하는 제품인가", "사용자는 주로 어떤 충전기를 쓸 것으로 예상되는가"를 문장으로 정리해 보시기 바랍니다. 이 세 문장이 충전 회로의 수준, 발열 설계, 검증 범위를 정하는 출발점이 됩니다. 반대로 이 정리 없이 "고속 충전 되게 해주세요"로 시작하면, 개발 중반에 배터리와 발열 문제로 요구사항을 다시 정하게 되는 경우가 많습니다.

충전은 배터리, 기구, 인증과 함께 초기에 정해야 하는 설계 항목입니다.

제언: 한 줄의 요구 뒤에 있는 설계를 함께 보십시오

"충전은 USB-C로"라는 요구는 옳은 방향입니다. 다만 그 한 줄이 실제 제품에서 좋은 경험이 되려면, 어떤 충전기에서 어떻게 동작할지, 얼마나 빠르게 충전하며 배터리와 발열은 어떻게 지킬지에 대한 결정이 뒤따라야 합니다. 이 결정들을 개발 초기에 함께 정해 두시면, 출시 후 "충전이 왜 이래요"라는 문의 대신 어떤 충전기를 꽂아도 기대대로 동작하는 제품을 만나시게 됩니다.

우리 제품에 맞는 충전 방식과 회로 구성을 초기 단계부터 함께 설계하고 싶으시다면,
충전 회로 설계 전문 파트너 와 함께 요구사항 정의부터 검증 계획까지 검토해 보시기 바랍니다.
